我們注意到，目前在許多較大規模的安防項目應用中，報警與視頻監控聯動的功能需求占比不小，部分系統集成商往往因?qū)煞N系統的聯動方式缺乏足夠的了解而拿不出整體的解決方案。筆者根據多年對安防行業的了解，就防盜報警系統和視頻監控系統的三種聯動方式發表下個人拙見，供安防朋友們參考借鑒。

 1、報警與硬盤錄像機（DVR/NVR）聯動（開關量信號聯動）：

       工作原理：防盜報警主機一旦接收到前端的報警信號（無線或者有線信號），報警主機經485通信將報警數據傳輸?shù)铰?lián)動模塊，聯動模塊以數量有限（常規不超過32路，可擴充到64路）的開關量信號物理連接到硬盤錄像機（DVR/NVR）的“報警聯動輸入端”，通過硬盤錄像機自帶的后臺軟件實現視頻聯動功能。需要注意的是，要達到此功能，需要對方的硬盤錄像機具備報警聯動輸入端口（一般有4路、8路、16路等規格）。

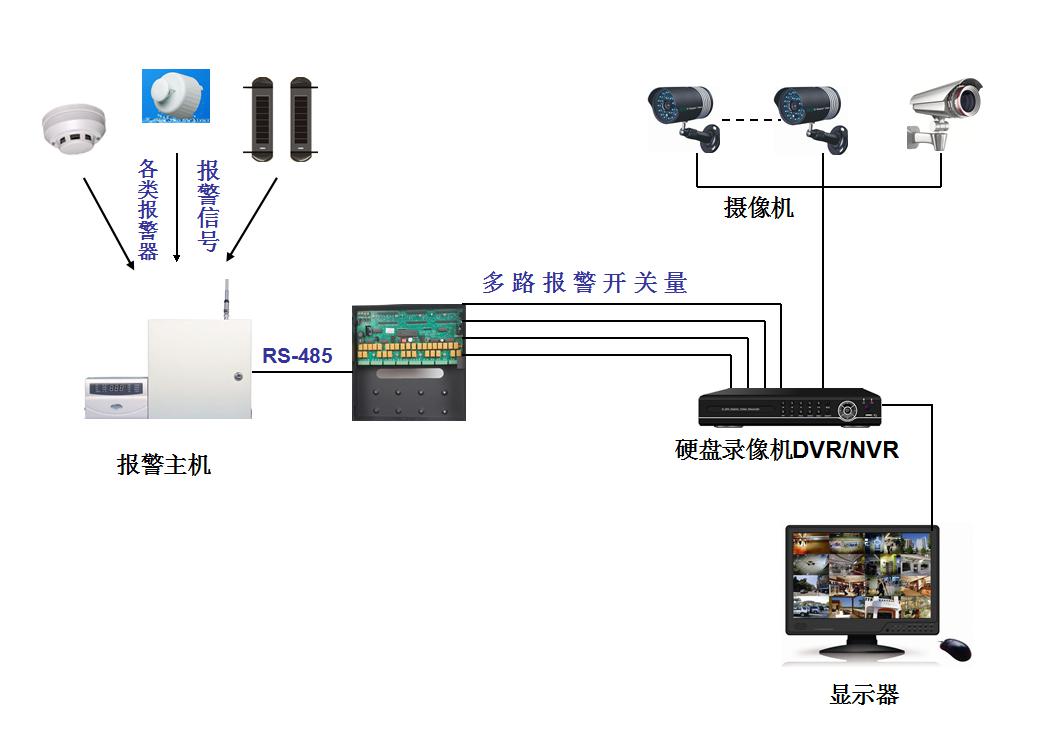

系列拓撲圖如下：

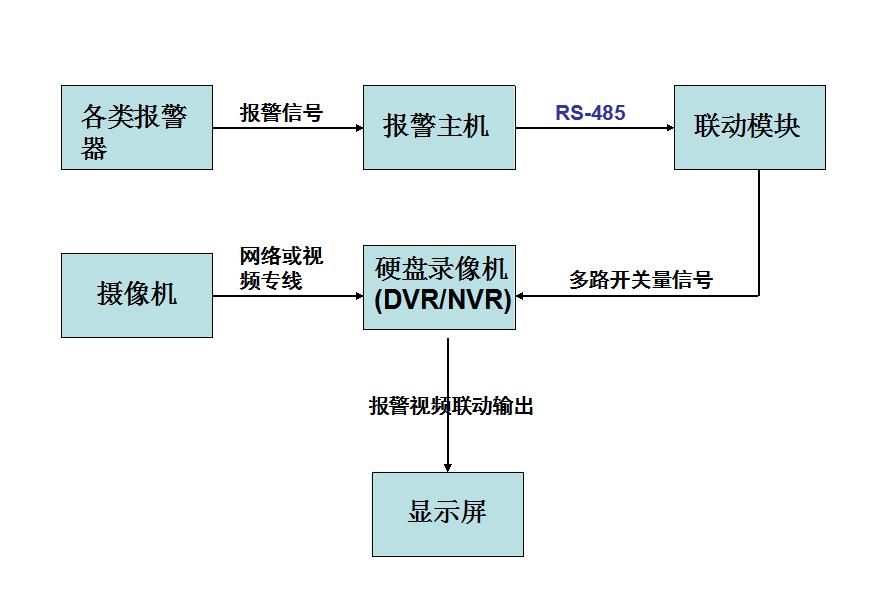

系統工作流程圖如下：

2、報警與網絡攝像機的聯動：
       工作原理：防盜報警主機一旦收到前端的報警信號（無線或者有線信號），報警主機經485通信將報警數據傳輸?shù)骄W(wǎng)絡模塊，網絡模塊通過網絡傳輸?shù)綀缶行能浖ɑ蛘邎缶鳈C以有線網絡，GPRS網絡等方式與報警中心軟件連接），軟件根據預先設定好的綁定規則向遠程的攝像機服務器發出視頻調取指令，獲取對應攝像機視頻信號后經由網絡回傳到中心的報警軟件實現視頻聯動功能。需要注意的是，這種聯動是以防盜報警軟件為主體，最終的聯動視頻也是體現在防盜報警軟件界面，因此需要對方提供訪問網絡攝像機軟件的SDK供防盜報警器廠商人員開發（一般目前可以兼容海康螢石或大華樂橙等知名品牌），與對方原有的視頻監控系統無關。假設1號報警器經預先跟8842號攝像機已預先綁定，那么當1號報警器觸警時將發送報警信號到報警主機，報警主機以網絡形式傳輸?shù)綀缶行能浖浖蜻h程攝像機服務器發出調取8842號攝像機視頻的指令，獲取8842號攝像機視頻信號后經由網絡回傳到中心的報警軟件從而實現視頻聯動功能。

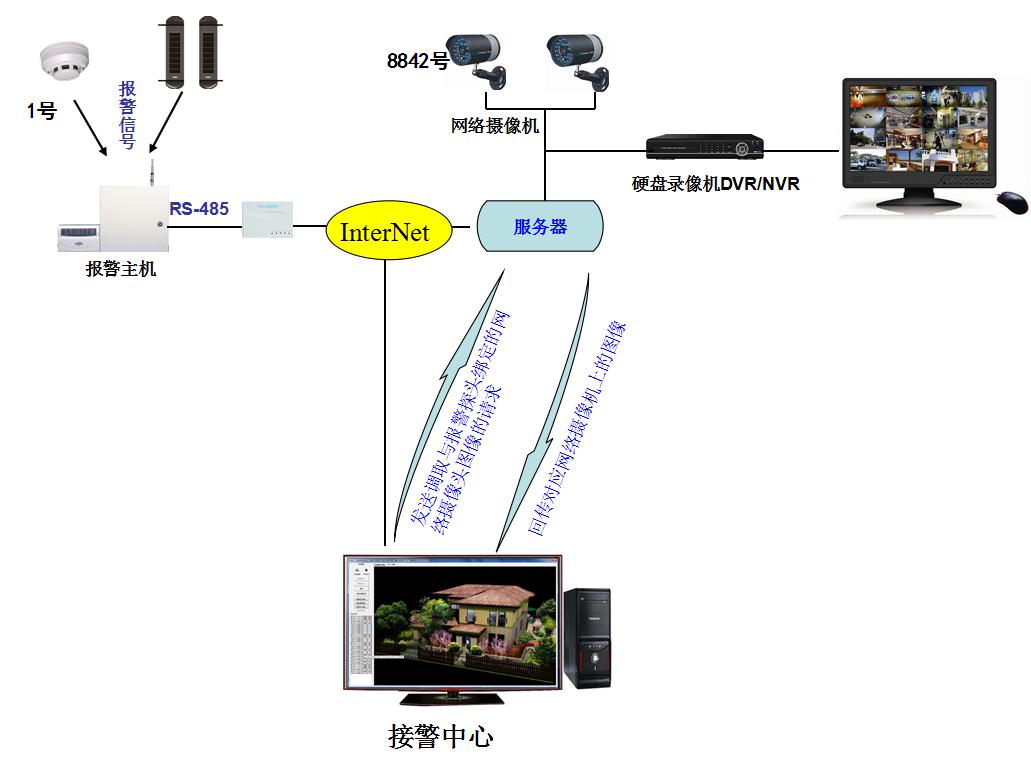

系統拓撲圖如下：

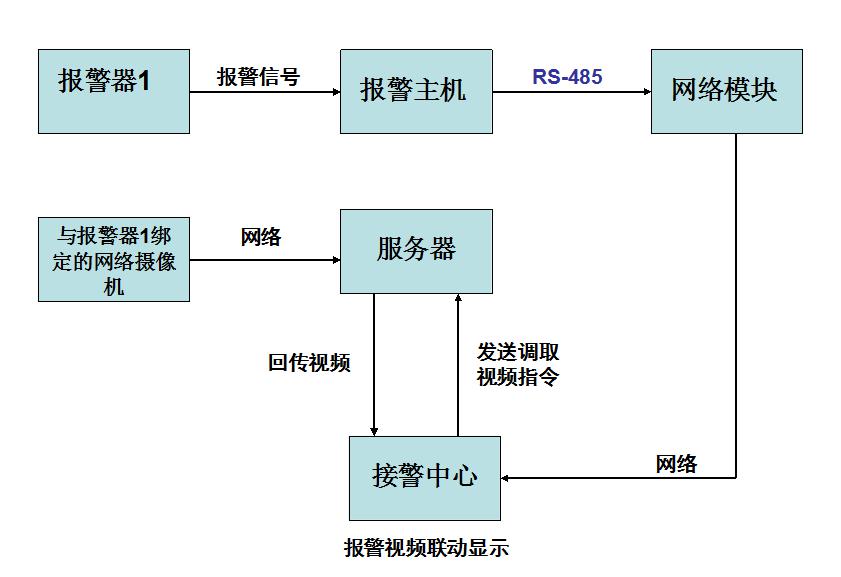

系統工作流程圖如下：

3、報警與網絡視頻服務器聯動：
       工作原理：防盜報警主機一旦收到前端的報警信號（無線或者有線信號），報警主機經485通信將報警數據傳輸?shù)骄W(wǎng)絡模塊，網絡模塊通過網絡視頻服務器調取對應的網絡攝像機的視頻信號（或者報警主機以有線網絡，GPRS網絡等方式調取），然后再經過網絡回傳到中心的視頻服務器終端顯示墻上實現視頻聯動功能。需要注意的是，這個功能是以后端視頻軟件為主體，需要我方提供報警設備的SDK數據給“網絡視頻服務器”廠商做網絡綁定，技術上來講實現非常簡單。友情提醒：貴方在購買網絡視頻服務器時，最好提前與廠商確認，后期將與報警系統做聯動，需要其技術人員做數據對接。

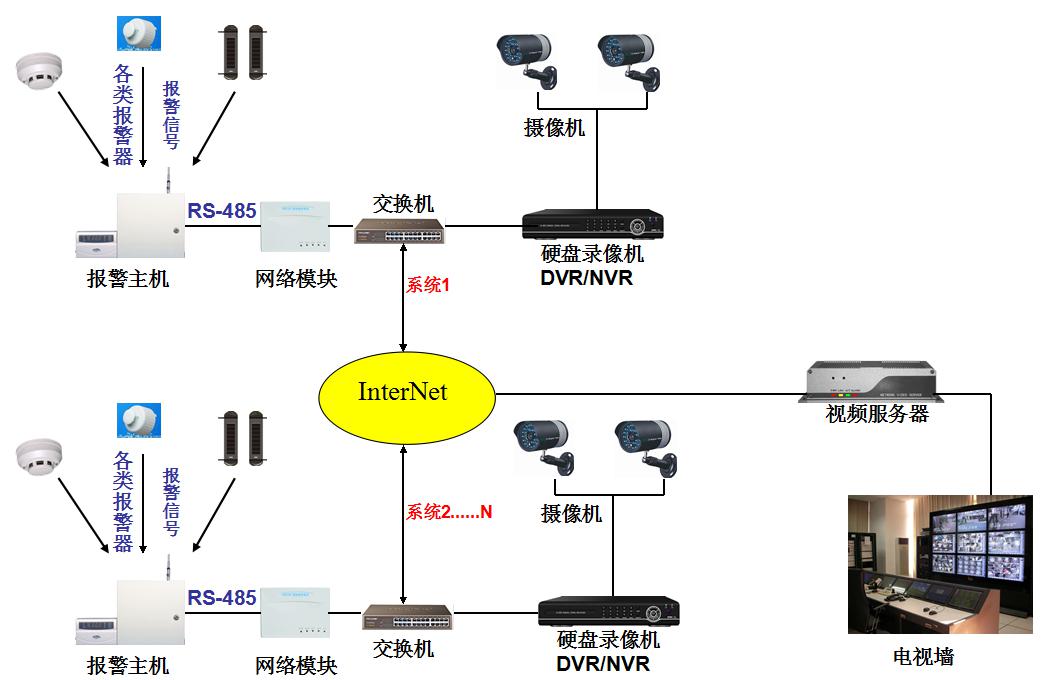

系列拓撲圖如下：

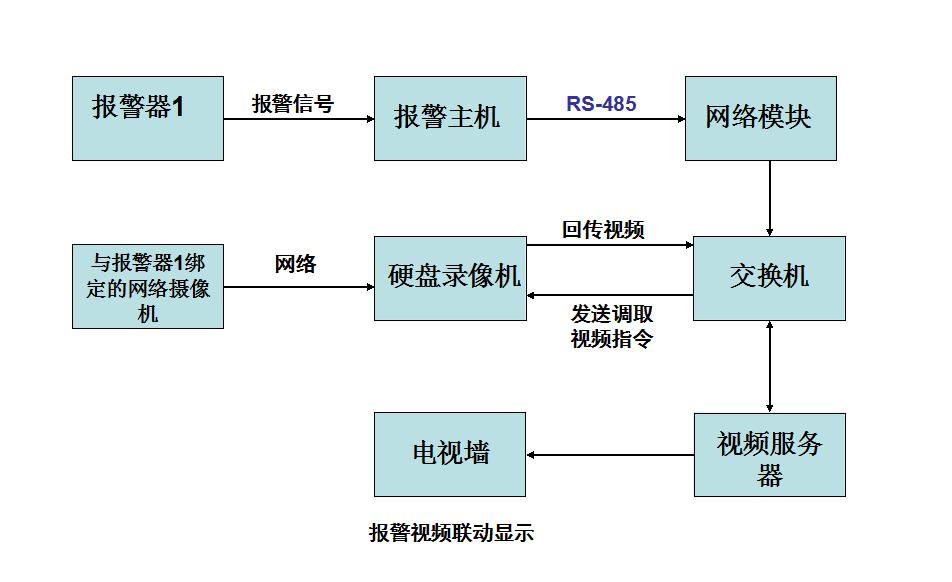

系統流程圖如下：
